通风设备离心式通风机的构造和工作原理

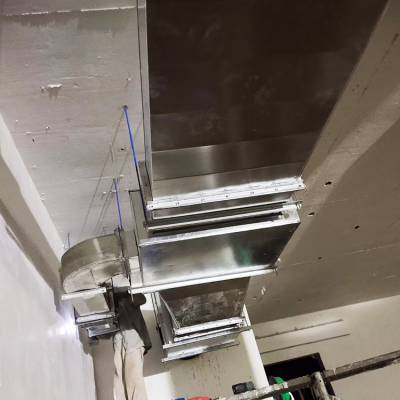

离心式通风机的构造如图所示。它的主要部件是机壳、叶轮、机轴、吸气口、排气口。此外还有轴承、底座等部件。通风机的轴通过联轴器或皮带轮与电动机轴相连。当电动机转动时，风机的叶轮随着转动。叶轮在旋转时产生离心力将空气从叶轮中甩出，空气从叶轮中甩出后汇集在机壳中，由于速度慢，压力高，空气便从通风机出口排出流入管道。当叶轮中的空气被排出后，就形成了负压，吸气口外面的空气在大气压作用下又被压入叶轮中。因此，叶轮不断旋转，空气也就在通风机的作用下，在管道中不断流动。

通风机的各部件中，叶轮是最关键性的部件，特别是叶轮上叶片的形式很多，但基本上可分为前向式、径向式和后向式三种。如图所示。

这三种不同形式的叶片是以叶片出口角β来区分的，所谓叶片出口角就是叶片的出口方向（出口端的切向方向）和叶轮的圆周方向（在叶片出口端的圆周切线方向）之间的夹角。

叶轮形式

这三种叶片形式各有特点。后向式叶片的弯曲度较小，而且符合气体在离心力作用下的运动方向，空气与叶片之间的撞击很小。因此能量损失和噪音较小，效率较高。但后向式叶片只能使空气以较低的流速从叶轮甩出，空气所获得的动压较低。

前向式叶片与后向式不同，它的形状与空气在离心力作用下的运动方向完全相反，空气与叶片之间撞击剧烈。因此能量损失和噪音都较大，故效率就低，但前向式叶片能使空气以较高的流速从叶轮中甩出，从而使空气在风机出口处获得较大的静压。

径向式叶轮的特点介入后向式和前向式之间。

机壳一般呈螺旋形，它的作用是吸集从叶轮中甩出的空气，并通过气流断面的渐扩作用，将空气的动压力转化为静压。

离心式通风机所产生的压力一般小于1500毫米水柱。压力小于100毫米水柱的称为低压风机，一般用于空气调节系统。压力小于300毫米水柱的称为中压风机，一般用于通风除尘系统。压力大于300毫米水柱的称为高压风机，一般用于气力输送系统。
